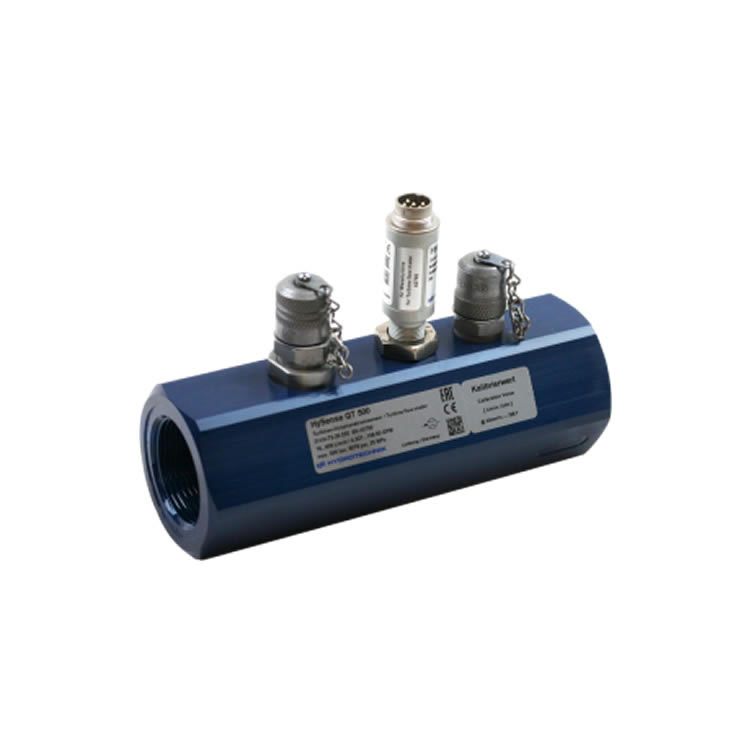

Hydrotechnik RE4-300 31VH-71-35.030 流式渦輪機

產品描述

1. 產品概述

品牌：Hydrotechnik

型號：RE4-300 31VH-71-35.030

類型：工業級高精度渦輪流量計（雙向測量）

核心特點：超寬量程比+耐高壓設計+數字信號輸出

典型應用：液壓系統流量監測、能源管理、過程控制

2、核心技術參數

（1）力學性能

直徑規格：DN71（2.8 英寸）

連接方式：法蘭（EN 1092-1 PN40，可選 ANSI B16.5）

結構材料：

外殼：316L 不銹鋼（鏡面拋光流道）

葉輪：碳化鎢軸承+鈦合金葉片

密封：雙聚四氟乙烷填料（零泄漏）

額定壓力：420 bar（靜態）/ 250 bar（工作壓力）

（2）測量性能

流量范圍：

水：2...600 立方米/小時（雷諾數 Re>4000）

液壓油：1.5...450 m3/h（粘度 ≤46 cSt）

精度：讀數的 ±0.3%（校準后），±0.15% 可選

重復性：±0.1%

溫度范圍：-40°C 至+150°C（高溫型最高可達+200°C）

（3）信號輸出

雙通道輸出：

通道 1：頻率脈沖（1...10kHz，方波）

通道 2：IO-Link V1.1（包括溫度/診斷數據）

兼容協議：

脈沖：兼容 PLC 高速計數器

數字：Profinet/Modbus RTU（需要可選模塊）
