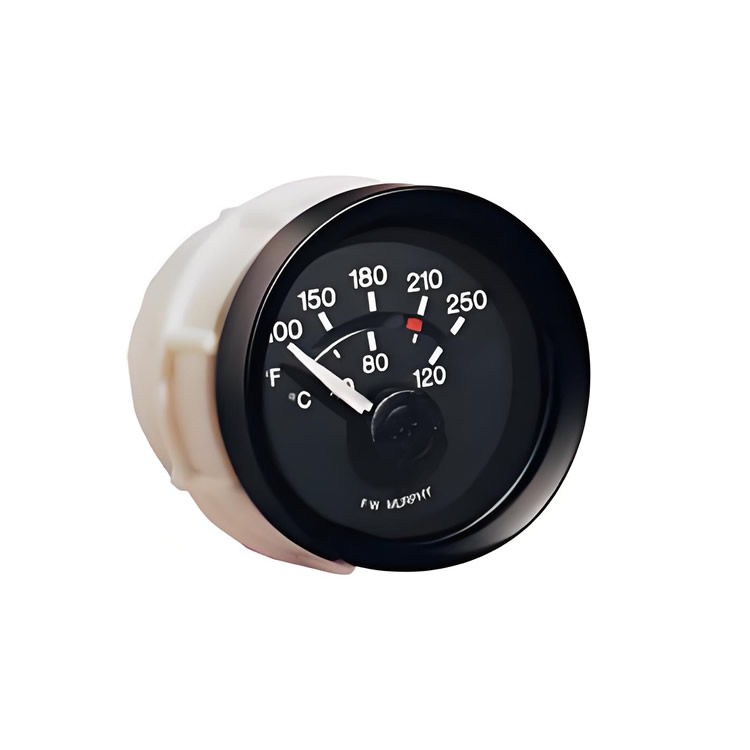

EGS21 T-300-24-A 規格參數
1. 基本型號與功能
? 系列: EGS21 電動繼電式儀表
? 類型: 溫度表
? 核心功能: 在EG21系列電動式儀表基礎上，增加了一套可調基點的“霍爾效應”開關輸出，可觸發報警或關閉機器。
2. 電氣規格
? 繼電器輸出:
? 傳感元件: 霍爾效應
? 輸出信號: 接地信號（沉降輸出）
? 額定電流: 300mA 恒定電流
? 觸發方式: 遞增觸發（這是溫度表的特性）
? 飽和輸出電壓: 在25℃時為1.3-2.3V（輸出開關壓降）
? 觸發點調節: 可在刻度盤的90%范圍內調節，并在鏡帶上顯示觸發點位置。使用1/16英寸六角扳手在儀表背面調節。
3. 機械與結構規格
? 外殼: 聚酯（PBT）材料，全密封設計，防撞擊、防水。
? 表框: 拋光316不銹鋼（代碼"A"可能指此標準款；可選黑色或SAE型）。
? 鏡面: 防紫外線，透明聚碳酸酯。
? 刻度盤:
? 黑底，白色刻度。
? 背光啟動后，刻度顯示為紅色。
? 雙刻度顯示: ℃ 和 °F（量程為300°F，對應約149℃）。
? 鏡帶設計，消除視覺誤差。
? 指針照明: 指針上裝有“冷光”二極管，增加夜間可視度。
4. 環境與耐用性
? 工作溫度: -40°C 至 +85°C （-40°F 至 +185°F）
? 存儲溫度: -60°C 至 +85°C （-77°F 至 +185°F）
? 環境適應性: 適用于各種惡劣環境，如潮濕、高/低溫、強腐蝕等。采用防腐蝕材料制造。
? 過壓保護: 可承受200%標稱電壓達5分鐘。
? 極性反接保護: 在工作溫度范圍內，可無限時承受極性反接。
? 標準符合: 符合SAE J1810標準。
EGS21 T-300-24-A 是一款專為24V系統工程機械設計的、高精度且耐用的電動繼電式溫度表。它具備雙刻度顯示、明亮的夜間背光、以及一個可調節的報警繼電器輸出功能，集成了安裝簡便性和高可靠性。
