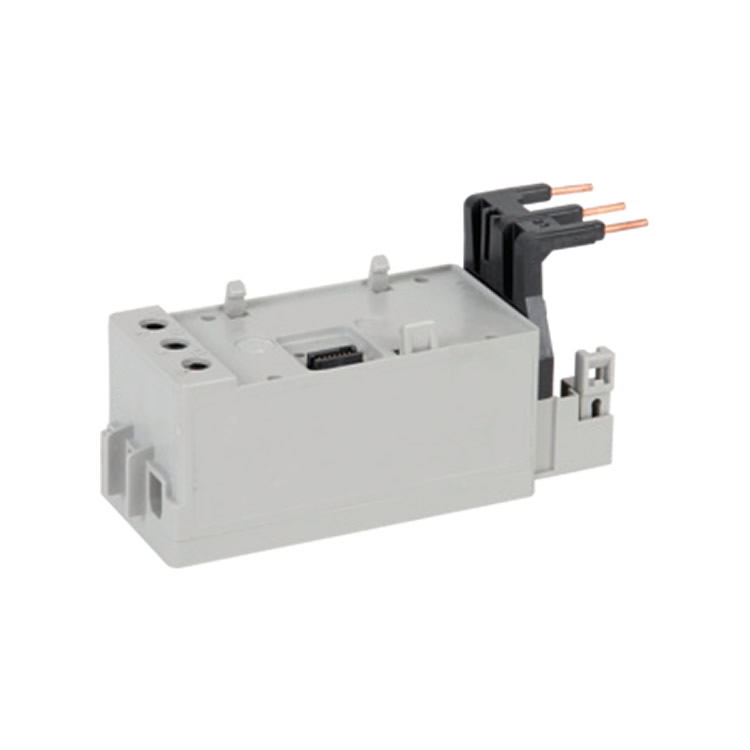

Sprecher+Schuh過載繼電器CEP9-ESM-IG-55-30
一、基礎參數
類別 規格
型號 CEP9-ESM-IG-55-30
類型 電流/接地故障檢測模塊
電流范圍 0.5–30 A（覆蓋低功率電機保護場景）
安裝方式 直接安裝（Direct Mount）于CA7-30...55接觸器本體
二、電氣特性
1. 接地故障檢測
? 檢測方式：零序電流（核心平衡）傳感
? 調節范圍：20 mA–5.0 A（支持電弧接地故障檢測）
? 外部互感器要求：檢測閾值＜1.0 A時需外接 核心平衡電流互感器
? 安全認證：符合UL1053 Class I保護標準
2. 過載保護
? 熱記憶功能：斷電后維持電機熱模型（Trip Class 20標準）
? 復位閾值：1–100% 熱容量利用率（TCU）可調
3. 輸出觸點
? 繼電器類型：Form A（SPST-NO）
? 觸點容量：
? 3 A @ 120V AC
? 1.5 A @ 240V AC
? 0.25 A @ 110V DC
