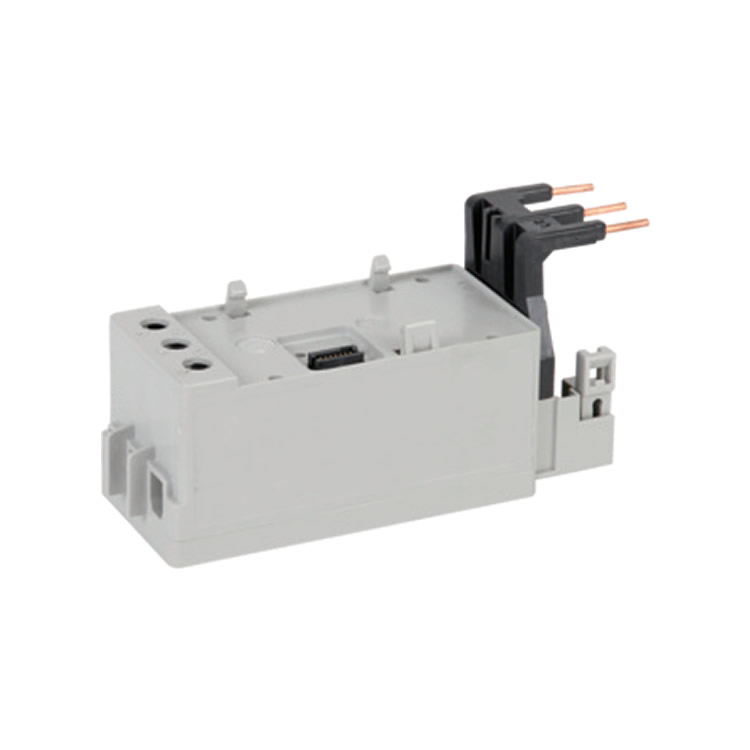

Sprecher+Schuh過載繼電器CEP9-ESM-IG-55-60

一、核心參數(shù)

類別 規(guī)格詳情

型號代碼 CEP9-ESM-IG-55-60

適用接觸器 CA7-30...55 系列

電流檢測范圍 6–60 A

接地故障檢測 20 mA–5.0 A（支持低電平電弧故障檢測）

外部互感器要求 接地電流＜1.0A 時需外接核心平衡電流互感器

安裝方式 直接安裝在CA7接觸器上

二、電氣特性

1. 絕緣等級

   ? 額定絕緣電壓（Ui）：600V AC

   ? 額定脈沖電壓（Uimp）：6 kV

2. 接地保護功能

   ? 符合 UL1053 Class I 標準

   ? 跳閘抑制功能：接地電流＞6.5A 時可禁用跳閘（防止控制器過載）

   ? 注意：不適用于人員觸電保護（非NEC條款100定義的GFCI）

3. 端子扭矩（對應線纜類型）

   線纜類型          扭矩值      線徑范圍

   絞合/實心單芯     30 lb-in    #10–6 AWG

   絞合/實心多芯     30 lb-in    #10–6 AWG

   帶端子柔性線單芯  3.4 N·m     6–10 mm2

   粗絞線/實心公制  3.4 N·m     6–16 mm2
